Серия ROSCAMAT 500

Оборудование > Резьбонарезные и сверлильные манипуляторы > Пневматические станки
TB 10 STW




Диапазон резьбонарезания М2-М24 (М27)

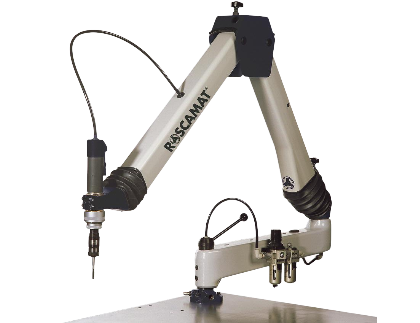

По своему исполнению, резьбонарезной станок R-500 является идентичным станку R-400, но с увеличенной рабочей зоной, за счет установки более длинной балансирной консоли.

Станок, который легко приспособить как для работы с постоянной фиксацией на столе, так и в переносном варианте.

В первом случае станок крепится к столу тремя болтами М8, а во втором – при помощи штатной струбцины.

Станок состоит из радиальной опоры, позволяющей вращать его на 360°, и соединенной с ней балансирной подвижной составной консоли.

Назначение консоли – всегда удерживать шпиндель строго перпендикулярно рабочей поверхности.

Шпиндель станка представляет собой пневматический двигатель, воздух в который подается через специальную систему воздухоподготовки, закрепленной на консоли станка (лубрикатор.+ фильтр + регулятор).

Модульная система изменения скорости вращения инструмента представлена 7 стандартными быстросменными  редукторными модулями. Модули рассчитаны на следующие диапазоны скоростей вращения: 90, 170, 300, 550, 750, 1050 и 2100 об/мин.

Оператор, удерживая станок рукой за рукоятку на шпинделе, направляет инструмент на требуемые отверстия.

Специальные быстросменные держатели инструмента позволяют нарезать резьбу как в глухих, так и в сквозных отверстиях. Диапазон нарезания резьб от M2 до M24 (M27)
