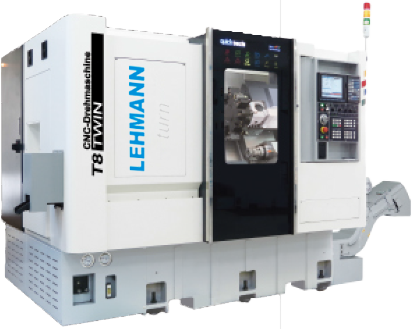

Серия T8

Оборудование > Токарное оборудование > Токарно-револьверные станки LEHMANN

Произведено в Германии       Собрано в России

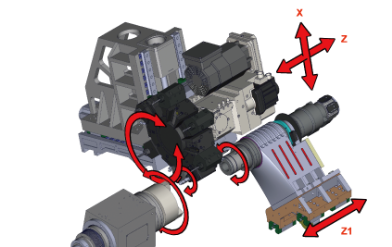

Схема рабочей зоны

Стандартное оснащение:

1. Эргономичная панель управления SlimlinePanel

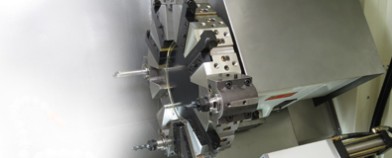

2. 12ти позиционный инструментальный револьвер ВМТ-55
3. Поддон для сбора стружки
4. Полое гидравлическое зажимное приспособление, тип КК5-173Е-42В, максимальный диаметр прутка 42 мм,
5. Автоматическая гидравлическая задняя бабка
6. Уловитель деталей
7. Интерфейс для податчика прутка
8. Стружкоуборочный конвейер
9. Сигнальная лампа


Комплектация

Зажимные приспособления
Гидравлический трехкулачковый патрон d150 мм, проходное отверстие - D 44мм, КК5-173Е-42В с комплектом закаленных кулачков, включая присоединительные элементы.
Кулачки для зажимных приспособлений
Комплект (3 шт) сырых кулачков для гидравлического патрона КК5-173Е-42В.
Комплект (3 шт) калёных кулачков для гидравлического патрона КК5-173Е-42В.
Держатели инструментов
Комплект держателей инструмента (12 штук)
Прочие принадлежности
Бак для сбора стружки фирменного исполнения LEHMANN включая крышку и сливной кран


Модификации T8

Технические характеристики T8-Classical

Шпиндель
Максимальный диаметр прутка мм                              55
Диаметр обработки над станиной мм
500
Диаметр обработки над поперечными салазками мм
300
Максимальный диаметр обработки мм
150
Макс. длина детали мм
350
Диаметр отверстия в шпинделе мм                             66

Скорость вращения об./мин.
4000
Угол наклона станины град.                                        7
5
Давление гидравлики (мин./макс.) кг/см2
5/30
Размер патрона главного шпинделя
KK6-185E-60B
Перемещение по осям
Ход по оси Х/Z мм                                               230/400
Оси
ШВП осей Х/Z                              Диам. 32 мм, класс Р10
Ширина направляющих Х/Z мм
35
Скорость перемещения по осям X/Y/Z м/мин.
30
Инструментальная система
Система                                                               ВМТ-55
Количество инструментов шт.
12
Размер хвостовика инструмента мм
25/25/32

Привод Mitsubishi
Мощность привода шпинделя КВт                               11
Мощность привода по осям Х/Z КВт                            1,5
Мощность гидравлического насоса КВт                        1,5
Позиционирование
Точность позиционирования мм                              0,001
Система охлаждения
Насос охлаждения
Макс. давление                          5 bar., подача 75 л/мин.
Емкость бака системы л                                            142
Система смазки
Емкость бака системы л                                                 2
Макс. давление кг/см2                                                 15
Габаритные характеристики
Длина без/со стружкоотводящим
конвейером мм                                               2350/3250
Ширина/Высота мм                                         1650/1750
Масса кг                                                                 5700
