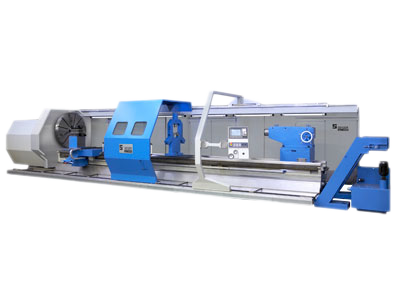

SLZ 1200S
SEIGER SLZ 1200S:
SEIGER Токарные станки с числовым програмным управлением от Heidenhain MANUALplus или Siemens 840D Solution Line Shopturn с ручной функцией.
Основные конструктивные особенности:
Крутильно-жёсткая коробчатая станина, из высококачественной отливки чугуна с закаленными и отшлифованными направляющими и стеклянная штриховая линейка в Х-оси
Ширина станины 900 мм, впереди с опорной направляющей для кожуха
Реечный привод в Z-оси
Прямое перемещение измерения в Z-и X-оси с системой воздуха для уплотнения
Электрический привод задней бабки с диаметром пиноли 220 мм
Главный привод с 70 кВт и 2-х ступенчатая коробка передач переключаются автоматически
Передная бабка с 3-мя подшипниками, диаметр внутреннего подшипника 240 мм
Различные варианты закрытого кузова могут быть изготовлены как часть закрытого кузова или полный закрытый кузов
|
SLZ 1200S |
|
Диаметр обработки над станиной, мм |
1250 |
Диаметр обработки над поперечной кареткой, мм |
850 |
Ход по оси-Х, мм |
700 |
Ширина станины, мм |
900 |
Головка шпинделя согласно DIN 55027, Gr. |
15 |
Диаметр сквозного отверстия в шпинделе, мм |
110 |
Диаметр шпинделя в переднем подшипнике, мм |
240 |
Диаметр пиноли задней бабки, мм |
220 |
Ход пиноли задней бабки, мм |
315 |
Конус Морзе пиноли задней бабки |
неподвижный центр |
Межцентровое расстояние, мм |
3000-15000 |
SLZ 1200S |
|
Главный привод 100/60% рабочий цикл, кВт |
54/70 |
Диапазон частоты вращения, 1/мин |
max. 710 |
Максимальный крутящий момент без редуктора, Нм |
ca. 12000 |
Усилие подачи Z-оси, N |
30000 |
Усилие подачи X-оси, N |
20000 |
Ускоренный ход по X- и Z-оси, м/мин |
4/6 |
