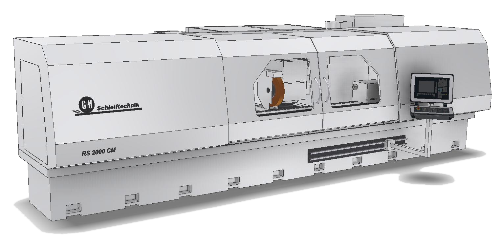

Серия RS
Шлифовальные станки Geibel & Hotz:
Основные конструктивные особенности:
шлифовальный круг
крепление шлифовального круга
напрвляющие элементы
резервуар охлаждающей жидкости
комплект принадлежностей для чистки
магнитный патрон с регулируемой силой сцепления
автоматическое выравнивание стола с компенсацией
|
|
RS 600 C |
RS 1000 C |
RS 600 CU |
RS 1000 CU |
RS 1500 CU |
RS 2000 CU |
Расстояние между центрами, мм |
600 |
1000 |
600 |
1000 |
1500 |
2000 |
Высота до центра, мм |
140 |
140 |
180(230) |
180(230) |
180(230) |
180(230) |
Макс. длина заготовки, мм |
600 |
1000 |
600 |
1000 |
1500 |
2000 |
Нагрузка на стол, кг |
100 |
100 |
150 |
150 |
150 |
150 |
Скорость подачи шлиф. бабки, мм/мин |
0.01-8000 |
0.01-8000 |
0.01-8000 |
0.01-8000 |
0.01-8000 |
0.01-8000 |
Точность перемещения, мм |
0.0005 |
0.0005 |
0.0005 |
0.0005 |
0.0005 |
0.0005 |
Скорость подачи стола, мм/мин |
0.01-12000 |
0.01-12000 |
0.01-12000 |
0.01-12000 |
0.01-12000 |
0.01-12000 |
Частота вращения, об/мин |
0-600 |
0-600 |
0-600 |
0-600 |
0-600 |
0-600 |
Мощность, кВт |
2 |
2 |
2 |
2 |
2 |
2 |
Шпиндель |
MK 4/KK 5 |
MK 4/KK 5 |
MK 5/KK 5 |
MK 5/KK 5 |
MK 5/KK 5 |
MK 5/KK 5 |
Мощность привода, кВт |
5.5 (вод. охл) |
5.5 (вод. охл) |
9 |
9 |
9 |
9 |
Скорость вращения шлифовального круга, м/с |
35(50) |
35(50) |
35(50) |
35(50) |
35(50) |
35(50) |
Шлифовальный круг, мм |
400x50x127 |
400x50x127 |
500x80x203.2 |
500x80x203.2 |
500x80x203.2 |
500x80x203.2 |
Шпиндель задней бабки |
MK 4 |
MK 4 |
MK 4 |
MK 4 |
MK 4 |
MK 4 |
Крепление заготовки |
Ручное |
Ручное |
Ручное (гидравлика) |
Ручное (гидравлика) |
Ручное (гидравлика) |
Ручное (гидравлика) |
|
|
|
|
|
|
|
|
RS 1500 CM |
RS 4000 CM |
RS 1500 CP |
RS 6000 CP |
RS 3000 CPA |
RS 6000 CPA |
Расстояние между центрами, мм |
1500 |
4000 |
1500 |
6000 |
3000 |
6000 |
Высота до центра, мм |
230(320) |
230(320) |
230(320) |
230(320) |
400(500) |
400(500) |
Макс. длина заготовки, мм |
1500 |
4000 |
1500 |
6000 |
3000 |
6000 |
Нагрузка на стол, кг |
800 |
800 |
2000 |
2000 |
4000 |
4000 |
Скорость подачи шлиф. бабки, мм/мин |
0.01-8000 |
0.01-8000 |
0.01-8000 |
0.01-8000 |
0.01-8000 |
0.01-8000 |
Точность перемещения, мм |
0.0005 |
0.0005 |
0.0005 |
0.0005 |
0.0005 |
0.0005 |
Скорость подачи стола, мм/мин |
0.01-10000 |
0.01-10000 |
0.01-10000 |
0.01-10000 |
0.01-10000 |
0.01-10000 |
Частота вращения, об/мин |
0-300 |
0-300 |
0-300 |
0-300 |
0-200 |
0-200 |
Мощность, кВт |
3 |
3 |
3 |
3 |
3 |
3 |
Шпиндель |
MK 5/KK 5 |
MK 6/KK 8 |
MK 6/KK 8 |
MK 6/KK 8 |
ME 80/KK 11 |
ME 80/KK 11 |
Мощность привода, кВт |
11 |
11 |
18 |
18 |
18 |
18 |
Скорость вращения шлифовального круга, м/с |
35(50) |
35(50) |
35(50) |
35(50) |
35(50) |
35(50) |
Шлифовальный круг, мм |
600x80x203.2 |
600x80x203.2 |
600x80x304.8 |
600x80x304.8 |
600x80x304.8 |
600x80x304.8 |
Шпиндель задней бабки |
MK 4 |
MK 4 |
MK 6 |
MK 6 |
ME 80 |
ME 80 |
Крепление заготовки |
Гидравлическое |
Гидравлическое |
Сервопривод |
Сервопривод |
Сервопривод |
Сервопривод |
|
|
|
|
|
|
|
