Гибочные прессы JORDI:
Листогибочный пресс - это станок, обеспечивающий гибку металлических листов различного размера и толщины без предварительного нагрева металла. Все листогибочные прессы отличаются универсальностью. Данное оборудование рассчитано на выпуск металлических профилей различного размера и конфигурации.

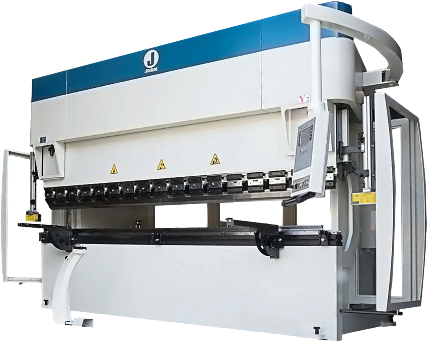

Листогибочные прессы JORDI PHE – это высокотехнологичные станки, оснащенные системой ЧПУ итальянской фирмы ESA. Прессы обладают большим раскрытием, большой скоростью опускания/подъёма верхней балки, особой конструкцией станины.
Станина выполнена в виде сварного моноблока с последующей термообработкой для стабилизации напряжений. Это обеспечивает станине высокую сопротивляемость нагрузкам и жесткость.
Особенности конструкции гидравлических прессов серии PHE
Линейные направляющие и интеллектуальная гидросистема;
Высокоточные клапана гидросистемы с автобалансировкой;
Три скорости гибки – подход, рабочий ход, возврат;
ШВП задних упоров обеспечивают максимальную точность и жесткость в процессе работы.
|
PHE |
|
|
|
|
|
|
|
Модель |
|
1250 |
25100 |
30100 |
30140 |
30180 |
40180 |
Усилие прессования |
т |
50 |
100 |
100 |
140 |
180 |
180 |
Рабочая длина |
мм |
1250 |
2500 |
3050 |
3450 |
3450 |
4100 |
Расстояние между стойками |
мм |
1050 |
2200 |
2550 |
3100 |
3100 |
3600 |
Глубина горловины (зев) |
мм |
350 |
400 |
400 |
400 |
400 |
400 |
Ход траверсы |
мм |
160 |
265 |
265 |
265 |
265 |
265 |
Просвет между траверсами |
мм |
370 |
525 |
525 |
525 |
525 |
525 |
Скорость холостого хода |
мм/с |
100 |
180 |
180 |
160 |
120 |
120 |
Рабочая скорость гибки |
мм/с |
9 |
9 |
9 |
9 |
9 |
9 |
Скорость возврата |
мм/с |
90 |
120 |
120 |
120 |
100 |
100 |
Мощность двигателя |
кВт |
4 |
11 |
11 |
15 |
18,5 |
18,5 |
Масса |
кг |
3300 |
8700 |
9000 |
10500 |
11500 |
13000 |
Габариты |
мм |
2100 x 1200 x 2450 |
3700 x 1650 x 2700 |
4200 x 1650 x 2700 |
4550 x 1700 x 2750 |
4550 x 1700 x 2750 |
5200 x 1700 x 2750 |
Ширина стола |
мм |
105 |
105 |
105 |
105 |
105 |
105 |
Ход заднего упора |
мм |
425 |
650 |
650 |
650 |
650 |
650 |
Объем бака |
л |
60 |
100 |
100 |
150 |
250 |
250 |
PHE |
|
|
|
|
|
|
|
|
|
Модель |
|
30230 |
40230 |
60230 |
40330 |
60330 |
40420 |
60420 |
60650 |
Усилие прессования |
т |
230 |
230 |
230 |
330 |
330 |
420 |
420 |
600 |
Рабочая длина |
мм |
3450 |
4100 |
6100 |
4100 |
6100 |
4100 |
6100 |
6100 |
Расстояние между стойками |
мм |
3100 |
3600 |
5100 |
3600 |
5100 |
3600 |
5100 |
5100 |
Глубина горловины (зев) |
мм |
400 |
400 |
400 |
400 |
400 |
500 |
500 |
500 |
Ход траверсы |
мм |
265 |
265 |
265 |
360 |
360 |
360 |
360 |
360 |
Просвет между траверсами |
мм |
525 |
525 |
525 |
360 |
360 |
360 |
360 |
700 |
Скорость холостого хода |
мм/с |
120 |
120 |
100 |
100 |
100 |
100 |
100 |
80 |
Рабочая скорость гибки |
мм/с |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
Скорость возврата |
мм/с |
100 |
100 |
100 |
100 |
100 |
80 |
80 |
80 |
Мощность двигателя |
кВт |
22 |
22 |
22 |
37 |
37 |
37 |
37 |
45 |
Масса |
кг |
13500 |
15000 |
21000 |
21000 |
29000 |
27000 |
38000 |
55000 |
Габариты |
мм |
4900 x 1700 x 2900 |
7300 x 1750 x 2900 |
5210 x 1750 x 3150 |
5350 x 1900 x 3300 |
7500 x 1900 x 3500 |
5700 x 2200 x 3500 |
7600 x 2200 x 3750 |
7700 x 2700 x 3800 |
Ширина стола |
мм |
105 |
105 |
105 |
150 |
150 |
150 |
150 |
150 |
Ход заднего упора |
мм |
650 |
650 |
650 |
650 |
650 |
750 |
750 |
750 |
Объем бака |
л |
250 |
250 |
250 |
250 |
250 |
450 |
500 |
500 |
