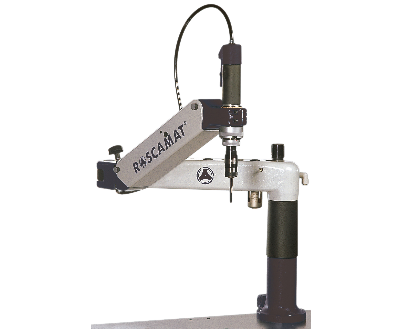

Серия ROSCAMAT 400
Оборудование > Резьбонарезные и сверлильные манипуляторы > Пневматические станки
Диапазон резьбонарезания М2-М24 (М27)
Широкий диапазон держателей инструмента, как с предохранительной муфтой (для глухих отверстий), так и без неё (для сквозных отверстий), предназначен для установки различного инструмента: сверла, метчики, развертки, шуруповерты и т.д.
Тип -1 Ø 19 диапазон резьб M2-M16. |
Модульная система Модульная система является новым шагом в использовании балансирных резьбонарезных станков. Сменные модули, устанавливаемые на шпиндель станка, позволяют наилучшим образом осуществлять передачу крутящего момента при нарезании резьбы в отверстиях с различным диаметром. Быстросменные редукторные модули рассчитаны на передачу максимального крутящего момента во всем диапазоне резьбонарезания от М2 до ИМ24. |
Модуль |
Скорость, об/мин |
Макс. момент, Нм |
Посадочный Ø |
Макс. резьба по стали с прочностью 80кгс/см² |
Макс. резьба по стали с прочностью более 80 кгс/см² |
Макс. резьба по алюминию |
90 |
90 |
150 |
31 |
M24 |
M22 |
M27 |
170 |
170 |
79 |
31 |
M18 |
M16 |
M22 |
300 |
300 |
44 |
19 |
M16 |
M14 |
M16 |
550 |
550 |
24 |
19 |
M12 |
M10 |
M14 |
750 |
750 |
17 |
19 |
M10 |
M8 |
M12 |
1050 |
1050 |
12.5 |
19 |
M8 |
M6 |
M8 |
2100 |
2100 |
6 |
Конус B-16 |
Для сверления до Ø 8 в алюминии, латуни и т.п. |
Roscamat 400 VH Резьбонарезной станок ROSCAMAT 400 может оснащаться устройством С43 для поворота шпинделя на 360° с фиксированием шпинделя на угол 90°

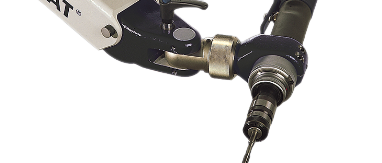

Быстросменные метчикодержатели Широкий диапазон держателей инструмента, как с предохранительной муфтой (для глухих отверстий), так и без неё (для сквозных отверстий), предназначен для установки различного инструмента: сверла, метчики, развертки, шуруповерты и т.д. · Держатели с предохранительной муфтой: (срабатывание трещотки при упоре инструмента в дно отверстия) Тип-1 Ø 19 на диапазон резьб M2-M16 ( при работе с модулями 300,550, 750 и 1100). Тип-2 Ø31 на диапазон М14-М27 (при работе с модулями 90 и 170). · Держатели без предохранительной муфты: (для различного инструмента с цилиндрическим хвостовиком и квадратом на конце) Тип-1 Ø 19 на диапазон резьб M2-M16 ( при работе с модулями 300,550, 750 и 1100). Тип-2 Ø31 на диапазон М14-М27 (при работе с модулями 90 и 170).
Автоматическая система подачи СОЖ (опция) Все модели станков ROSCAMAT (400, 500 и 500RH) могут оснащаться системой автоматической подачи смазки на режущий инструмент. Система состоит из регулировочного клапана и резервуара для смазывающей жидкости. Подача масла осуществляется при помощи сжатого воздуха. При работе шпинделя смазка автоматически начинает поступать на режущий инструмент в заданном количестве. Оператор сам выбирает требуемое количество смазки, в зависимости от условий резания.
|
Скачать PDF каталог  |
