Серия iTWIN

Оборудование > Токарное оборудование > Многоосевые токарные автоматы с ЧПУ

Произведено в Германии       Собрано в России

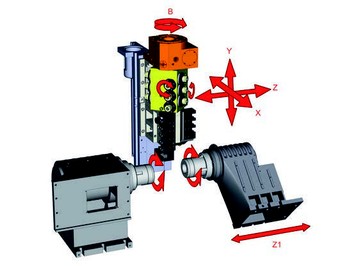

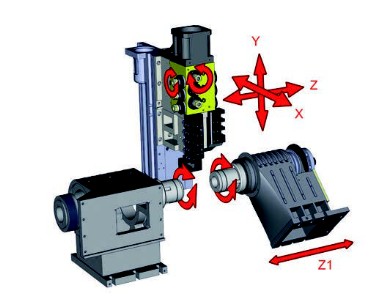

Схема рабочей зоны iTwin

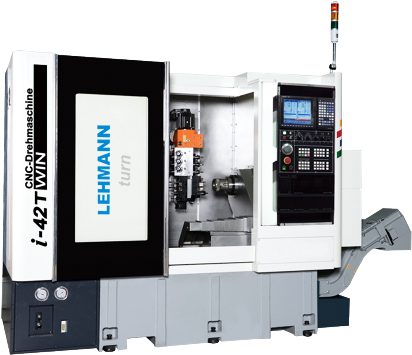

Серия iTwin

С помощью 26-ти позиций инструмента станков серии iTwin возможна круговая, внешняя и внутренняя обработка сложных деталей. Противошпиндель осуществляет обработку детали с заднего торца без переустановки, за один цикл зажима. 9 приводных инструментов, 2 оси С и ось Y предоставляют дополнительную гибкость применения оборудования. Станок подходит как для обработки прутка, так и для отдельных заготовок.

Модификации iTwin

Технические характеристики iTwin

Система ЧПУ – FANUC Oi-TC
Количество управляемых осей
6
Макс. диаметр прутка
42/60 мм (Опция)
Макс. длина
250 мм
Макс. диаметр обработки
 100 мм

Рабочее пространство/подача

Быстрое перемещение
20 м/мин.
Перемещение по оси Х
150 мм
Перемещение по оси Y
415 мм
Перемещение по оси Z
300 мм
Перемещение по оси Z1
450 мм

Главный шпиндель  ось С

Количество оборотов
4000/6000 (Опция)
Мощность привода
7,5КВт/11Квт (Опция)
Цанговый патрон
ISO 173Е
Макс. зажимаемый диаметр
42/60 мм (Опция)
Точность по оси С
0,001°

Система охлаждения                            200 л

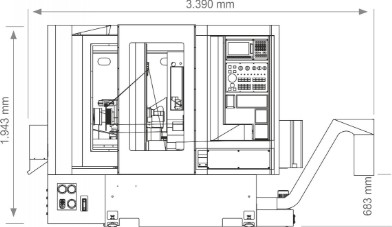

Размеры (ДхШхВ)            3.991х1.900х1.931 мм
Масса                                                     3.800 кг
Цвет                                       Белый     RAL9016
                            Серебристо-серый  RAL7001

Инструментальная система
Количество
26
Инструмент главного шпинделя
внешней обработки
 6 (16х16)
Инструмент главного шпинделя
внутренней обработки
4 (диам. 20)
Инструмент противошпинделя
внешней обработки
 3 (16х16)
Инструмент противошпинделя
внутренней обработки
4 (диам. 20)
Приводной инструмент
9 (Er20)

Противошпиндель

Количество оборотов
4000/6000 (Опция)
Мощность привода
3,7 КВт
Цанговый патрон
ISO173Е
Макс. зажимаемый диаметр
42/60 мм (Опция)
Точность по оси С
0,001°
Отверстие шпинделя
44 мм

Приводной инструмент

Количество оборотов
4000
Мощность привода
1,5 КВт
Макс. зажимаемый диаметр
13 мм
