Серия ROSCAMAT 200
Оборудование > Резьбонарезные и сверлильные манипуляторы > Пневматические станки
Диапазон резьбонарезания М2-М14 (М16)

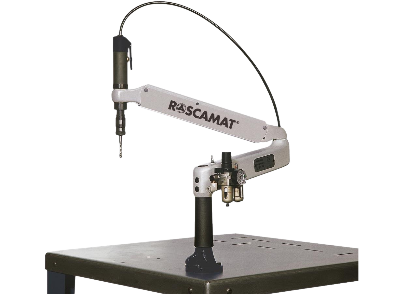

Станок состоит из балансирной подвижной составной консоли, имеющей возможность вращения вокруг вертикальной опоры.
Наличие балансира, представляющего собой газовый амортизатор, а также подвижной консоли, состоящей из двух частей, позволяет всегда удерживать шпиндель строго перпендикулярно обрабатываемой поверхности.
Шпиндель имеет быстроразъемное соединение, а вращение шпинделя происходит за счет сжатого воздуха.
Воздух подается к шпинделю через станцию воздухоподготовки, установленную на консоли.
Метчики или плашки вставляются в шпиндель при помощи специальных быстросъемных держателей инструмента. |
Резьбонарезные станки ROSCAMAT 200 могут оснащаться двигателями TSVII двух типов. Каждый тип имеет свою скорость вращения и рассчитан на определенный диапазон резьб. |
Двигатель |
Скорость, об/мин |
Макс. момент, Нм |
Посадочный Ø |
Макс. резьба по стали с прочностью 100 кгс/см² |
Макс. резьба по алюминию |
202A0100 |
350 |
30 |
Ø 19 |
M14 |
M16 |
202B0100 |
750 |
17 |
Ø 19 |
M10 |
M12 |

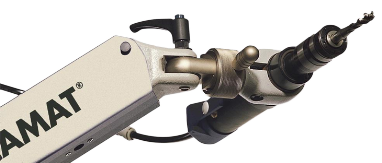

Roscamat 200 VH Резьбонарезной станок ROSCAMAT 200 может оснащаться устройством для поворота шпинделя на 360° с фиксированием шпинделя на угол 90°.
Быстросменные метчикодержатели Широкий диапазон держателей инструмента, как с предохранительной муфтой (для глухих отверстий), так и без неё (для сквозных отверстий), предназначен для установки различного инструмента: сверла, метчики, развертки, шуруповерты и т.д. · Держатели с предохранительной муфтой: (срабатывание трещотки при упоре инструмента в дно отверстия) Тип-1 Ø 19 диапазон резьб M2-M16. · Держатели без предохранительной муфты: (для различного инструмента с цилиндрическим хвостовиком и квадратом на конце) Тип -1 Ø 19 диапазон резьб M2-M16.
|
