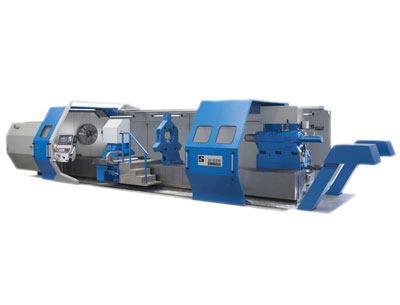

SLZ 1500
SEIGER SLZ 1500:
SEIGER Токарные станки с числовым програмным управлением от Heidenhain MANUALplus или Siemens 840D Solution Line Shopturn с ручной функцией.
Основные конструктивные особенности:
Крутильно-жёсткая коробчатая станина, из высококачественной отливки чугуна с закаленными и отшлифованными направляющими, стеклянная штриховая линейка и станина с 4-я направляющими
Ширина станины 1350 мм c реечным приводом в Z-оси
Прямая система измерения перемещений в Z- и X-оси включая систему воздуха для уплотнения
Электрический привод задней бабки с диаметром пиноли 220 мм
Главный привод с 70 кВт и 2-х ступенчатая коробка передач переключаются автоматически
Передная бабка с 3-мя подшипниками, диаметр внутреннего подшипника 240 мм
Различные варианты закрытого кузова могут быть изготовлены как часть закрытого кузова или полный закрытый кузов
|
SLZ 1500 |
|
Диаметр обработки над станиной, мм |
1600 |
Диаметр обработки над кожухом, мм |
1500 |
Диаметр обработки над поперечной кареткой, мм |
1240 |
Ход по оси-Х, мм |
450 |
Ширина станины, мм |
1350 |
Головка шпинделя согласно DIN 55027, Gr. |
15/20 |
Диаметр сквозного отверстия в шпинделе, мм |
110 |
Диаметр шпинделя в переднем подшипнике, мм |
240 |
Диаметр пиноли задней бабки, мм |
220 |
Ход пиноли задней бабки, мм |
350 |
Конус Морзе пиноли задней бабки |
неподвижный центр |
Межцентровое расстояние, мм |
3000-20000 |
SLZ 1500 |
|
Главный привод 100/60% рабочий цикл, кВт |
54/70 |
Диапазон частоты вращения, 1/мин |
3,55-710 |
Максимальный крутящий момент без редуктора, Нм |
ca. 12000 |
Усилие подачи Z-оси, N |
35000 |
Усилие подачи X-оси, N |
25000 |
Ускоренный ход по X- и Z-оси, м/мин |
6/4 |
