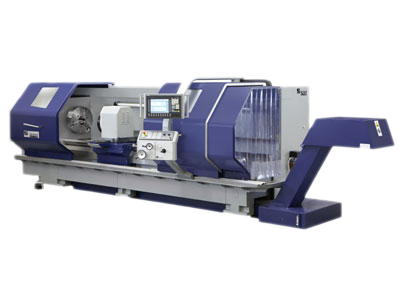

SLZ 700E
SEIGER SLZ 700E:
SEIGER Токарные станки с числовым програмным управлением от Heidenhain MANUALplus или Siemens 840D Solution Line Shopturn с ручной функцией.
Основные конструктивные особенности:
Электрически переключаемая 2-ступенчатая коробка передач от ZF с 30 кВт главного привода
Крутильно-жёсткая станина, из высококачественной отливки чугуна с закаленными, отшлифованными направляющими, ширина станины 480 мм и стеклянная штриховая линейка в Х-оси
Предохранительная муфта в Z-и X-оси
Высокая точность и жесткость шпинделя из-за прецизионных подшипников шпинделя, диаметр сквозного отверстия в шпинделе =130 мм
Тепловое разделение от коробки передач к главному шпинделю
Фартук суппорта с направляющими как дополнительное усиление при формировании револьверов или единиц
Выборочно производится с компактным корпусом и интегрированным шкафом комплектного распределительного устройства или с отдельно стоящим кузовом и приставной тумбой
|
SLZ 700E |
|
Диаметр обработки над станиной, мм |
730 |
Диаметр обработки над поперечной кареткой, мм |
450 |
Ход по оси-Х, мм |
390 |
Ширина станины, мм |
480 |
Головка шпинделя согласно DIN 55027, Gr. |
11 |
Диаметр сквозного отверстия в шпинделе, мм |
130 |
Диаметр шпинделя в переднем подшипнике, мм |
170 |
Диаметр пиноли задней бабки, мм |
115 |
Ход пиноли задней бабки, мм |
225 |
Конус Морзе пиноли задней бабки, МК |
6 |
Межцентровое расстояние, мм |
1500-4000 |
SLZ 700E |
|
Главный привод 100/60% рабочий цикл, кВт |
22/30 |
Диапазон частоты вращения, 1/мин |
1-2200 |
Максимальный крутящий момент без редуктора, Нм |
ca. 2200 |
Усилие подачи Z-оси, N |
16000 |
Усилие подачи X-оси, N |
14000 |
Ускоренный ход по X- и Z-оси, м/мин |
4/7 |
