Серия ROSCAMAT 500 RH

Оборудование > Резьбонарезные и сверлильные манипуляторы > Пневматические станки
TB 10 STW




Диапазон резьбонарезания М2-М24 (М27)

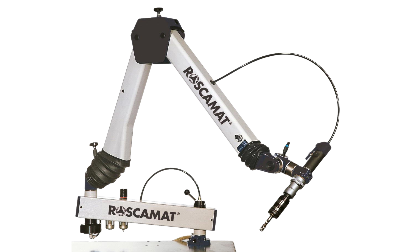

Эта уникальная модель станка, предназначенная для нарезания резьбы под любым углом, сохраняя при этом перпендикулярность шпинделя рабочей плоскости.

Станок состоит из радиальной опоры и двух балансирных консолей с регулировочными рукоятками.

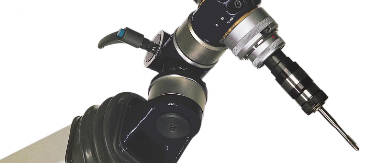

Шпиндель крепится к консоли при помощи двойного шарнирного соединения. Это позволяет фиксировать шпиндель под любым углом.

Механизм, соединяющий две балансирные опоры, состоит из кулачковой системы, регулятора и дисковых пружин, рассчитанных на нагрузку 1,000 кг для обоих пальцев крепления.

Радиальная опора включает в себя также цепную передачу, которая включается и отключается при помощи зубчатой рукоятки ,в зависимости от требуемого положения.

Шпиндель станка представляет собой пневматический двигатель, воздух в который подается через специальную систему воздухоподготовки, закрепленной на консоли станка (лубрикатор.+ фильтр + регулятор).

Модульная система изменения скорости вращения инструмента представлена 7 стандартными быстросменными  редукторными модулями.

Модули рассчитаны на следующие диапазоны скоростей вращения: 90, 170, 300, 550, 750, 1050 и 2100 об/мин.

Оператор, удерживая станок рукой за рукоятку на шпинделе, направляет инструмент на требуемые отверстия.

Специальные быстросменные держатели инструмента позволяют нарезать резьбу как в глухих, так и в сквозных отверстиях.  are available thus allowing to adapt the tap speed to every type of thread. Диапазон нарезания резьб от M2 до M24 (M27)
