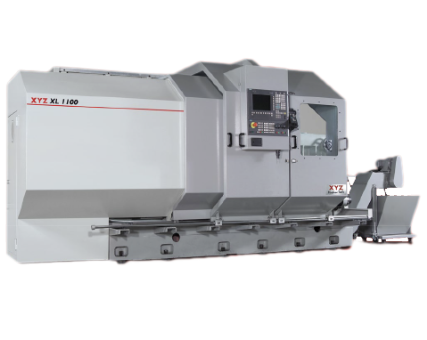

XL 1100/1200
XL 1100/1200:
Токарные обрабатывающие центры XYZ
С помощью серииXL XYZ расширила свой ассортимент станков, предназначенных для обработки больших тяжелых деталей. Серия включает в себя четыре типа станков с двумя различными конструкциями и тремя различными видами ширины станины.
Все станки имеют прочную конструкцию из чугуна с высокой жесткостью, очень большой вес и высокую устойчивость. Даже на высоких скоростях обрабатываемая поверхность материала остается высокого качества.
Для высокого качества результатов обработки используются плоские и призматические направляющие. Последние обеспечивают оптимальную боковую жесткость.
Токарные станки в серии XL оснащены контроллерами SIEMENS SINUMERIK 840D, что говорит о широкой функциональности и легкости в использовании.
Основные конструктивные особенности:
Диаметр обработки над станиной 1100 мм
Диаметр отверстия в шпинделе 160 мм (до 420 мм опционально)
РАССТОЯНИЕ МЕЖДУ ЦЕНТРАМИ 1M-6М
Cкорости шпинделя Об/мин: H320-660, М110-320, L20-110
|
|
XL 1100 |
XL 1200 |
Диаметр обработки над станиной, мм |
1100 |
1200 |
Диаметр обработки над поперечной кареткой, мм |
750 |
950 |
Ход по оси-X, мм |
550 |
750 |
Ширина станины, мм |
533 |
692 |
Головка шпинделя |
A2-11 CAMLOCK |
A2-11 CAMLOCK |
Диаметр сквозного отверстия в шпинделе, мм |
160 мм до 400 мм (опционально) |
160 мм до 400 мм (опционально) |
Скорост, об/мин |
20-110/110-320/320-660 |
20-300/200-600 |
Конус шпинделя, MK |
15 |
15 |
Мощность привода, кВт |
37 |
37 |
Диаметр пиноли задней бабки, мм |
115 |
125 |
Межцентровое расстояние, мм |
1000-6000 |
1000-10000 |
Масса станка, кг |
8000 |
9600 |
