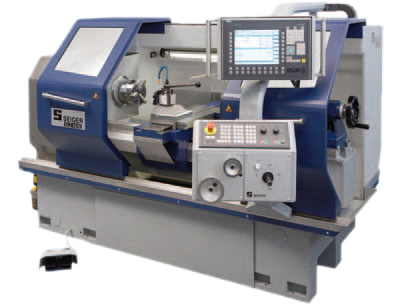

SLZ 420E
SEIGER SLZ 420E:
SEIGER Токарные станки с числовым програмным управлением от Heidenhain MANUALplus или Siemens 840D Solution Line Shopturn с ручной функцией.
Основные конструктивные особенности:
|
SLZ 420E |
|
Диаметр обработки над станиной, мм |
430 |
Диаметр обработки над поперечной кареткой, мм |
220 |
Ход по оси-Х, мм |
230 |
Ширина станины, мм |
350 |
Головка шпинделя согласно DIN 55027, Gr. |
6 |
Диаметр сквозного отверстия в шпинделе, мм |
80 |
Диаметр шпинделя в переднем подшипнике, мм |
110 |
Внутренний конус шпинделя, МК |
6 |
Диаметр пиноли задней бабки, мм |
70 |
Ход пиноли задней бабки, мм |
150 |
Конус Морзе пиноли задней бабки, МК |
5 |
Межцентровое расстояние, мм |
1000/1500/2000 |
SLZ 420E |
|
Главный привод 100/60% рабочий цикл, кВт |
9/11 |
Диапазон частоты вращения, 1/мин |
1-3600 |
Максимальный крутящий момент без редуктора, Нм |
ca. 200 |
Максимальный крутящий момент с редуктором(опционально), Нм |
ca. 750 |
Усилие подачи Z-оси, N |
6000 |
Усилие подачи X-оси, N |
3000 |
Ускоренный ход по X- и Z-оси, м/мин |
6/8 |
