Серия SD

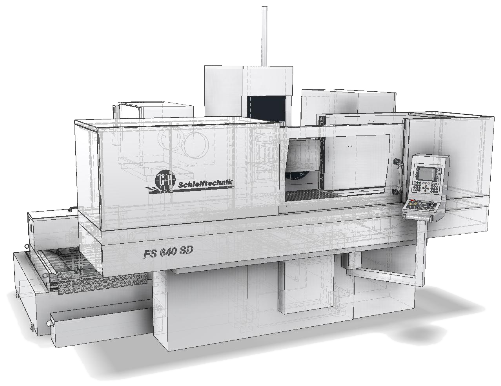

Шлифовальные станки Geibel & Hotz:
Основные конструктивные особенности:
шлифовальный круг
крепление шлифовального круга
напрвляющие элементы
резервуар охлаждающей жидкости
комплект принадлежностей для чистки
магнитный патрон с регулируемой силой сцепления
автоматическое выравнивание стола с компенсацией
|
|
FS 420 SD |
FS 640 SD |
FS 840 SD |
FS 850 SD |
FS 1050 SD |
FS 1250 SD |
FS 1550 SD |
Длина заготовки, мм |
400 |
600 |
800 |
800 |
1000 |
1200 |
1500 |
Ширина заготовки, мм |
200 |
400 |
400 |
500 |
500 |
500 |
500 |
Высота заготовки, мм |
300 |
375 |
375 |
425 |
425 |
425 |
425 |
Высота заготовки , мм (опц.) |
450 |
575 |
575 |
625 |
625 |
625 |
625 |
Нагрузка на стол, кг |
150 |
600 |
700 |
1100 |
1380 |
1650 |
1970 |
Продольное движение стола, мм |
10-420 |
10-650 |
10-850 |
20-850 |
20-1050 |
20-1250 |
20-1550 |
Скорость стола, м/мин |
2-28 |
2-28 |
2-28 |
2-28 |
2-28 |
2-28 |
2-28 |
Расстояние стол/шпиндель, мм |
90-415 |
140-525 |
140-525 |
180-625 |
180-625 |
180-825 |
180-825 |
Расстояние стол/шпиндель, мм (опционально) |
90-565 |
140-725 |
140-725 |
180-825 |
180-825 |
180-825 |
180-825 |
Вертикальная скорость, мм/мин |
100-1000 |
100-1000 |
100-1000 |
100-1000 |
100-1000 |
100-1000 |
100-1000 |
Максимальное поперечное перемещение, мм |
190 |
400 |
400 |
500 |
500 |
500 |
500 |
Скорость перемещения, мм/мин |
100-1000 |
100-1000 |
100-1000 |
100-1000 |
100-1000 |
100-1000 |
100-1000 |
Мощность двигателя, кВт |
2 |
3,7 |
3,7 |
9 |
9 |
9 |
9 |
Мощность двигателя, кВт (опционально) |
3,7 |
7 |
7 |
11/15 |
11/15 |
11/15 |
11/15 |
Скорость шпинделя, об/мин |
2800 |
1400 |
1400 |
1400 |
1400 |
1400 |
1400 |
Скорость шпинделя, об/мин (опционально) |
1000-4000 |
1000-3000 |
1000-3000 |
800-2400 |
800-2400 |
800-2400 |
800-2400 |
Стандарт шлиф. круга, мм |
225x25x51 |
300x50x76.2 |
300x50x76.2 |
400x100x127 |
400x100x127 |
400x100x127 |
400x100x127 |
Габаритные размеры, м |
2x2.3x2.3 |
3x2.8x2.5 |
3.6x2.8x2.5 |
3.9x3.4x2.7 |
4x3.4x2.7 |
6.3x3.4x2.7 |
6.4x3.4x2.7 |
|
|
|
|
|
|
|
|
|
FS 1060 SD |
FS 1260 SD |
FS 1560 SD |
FS 2060 SD |
FS 1070 SD |
FS 1570 SD |
FS 2070 SD |
FS 3070 SD |
Длина заготовки, мм |
1000 |
1200 |
1500 |
2000 |
1000 |
1500 |
2000 |
3000 |
Ширина заготовки, мм |
600 |
600 |
600 |
600 |
700 |
700 |
700 |
700 |
Высота заготовки, мм |
425 |
425 |
425 |
425 |
550 |
550 |
550 |
550 |
Высота заготовки , мм (опц.) |
625 |
625 |
625 |
625 |
750 |
750 |
750 |
750 |
Нагрузка на стол, кг |
1560 |
1850 |
2380 |
3110 |
1560 |
2380 |
3110 |
3110 |
Продольное движение стола, мм |
20-1050 |
20-1250 |
20-1550 |
20-2050 |
20-1050 |
20-1550 |
20-2050 |
20-3050 |
Скорость стола, м/мин |
2-28 |
2-28 |
2-28 |
2-28 |
2-28 |
2-28 |
2-28 |
2-28 |
Расстояние стол/шпиндель, мм |
180-625 |
180-625 |
180-625 |
180-625 |
240-800 |
240-800 |
240-800 |
240-800 |
Расстояние стол/шпиндель, мм (опционально) |
180-825 |
180-825 |
180-825 |
180-825 |
240-1000 |
240-1000 |
240-1000 |
240-1000 |
Вертикальная скорость, мм/мин |
1000-1000 |
1000-1000 |
1000-1000 |
1000-1000 |
1000-1000 |
1000-1000 |
1000-1000 |
1000-1000 |
Максимальное поперечное перемещение, мм |
600 |
600 |
600 |
600 |
700 |
700 |
700 |
700 |
Скорость перемещения, мм/мин |
100-1000 |
100-1000 |
100-1000 |
100-1000 |
100-1000 |
100-1000 |
100-1000 |
100-1000 |
Мощность двигателя, кВт |
9 |
9 |
9 |
9 |
11 |
11 |
11 |
11 |
Мощность двигателя, кВт (опционально) |
11/15 |
11/15 |
11/15 |
11/15 |
15/18 |
15/18 |
15/18 |
15/18 |
Скорость шпинделя, об/мин |
1400 |
1400 |
1400 |
1400 |
1400 |
1400 |
1400 |
1400 |
Скорость шпинделя, об/мин (опционально) |
800-2400 |
800-2400 |
800-2400 |
800-2400 |
600-1900 |
600-1900 |
600-1900 |
600-1900 |
Стандарт шлиф. круга, мм |
400x100x127 |
400x100x127 |
400x100x127 |
400x100x127 |
500x100x203 |
500x100x203 |
500x100x203 |
500x100x203 |
Габаритные размеры, м |
4.7x3.5x3.2 |
6.3x3.5x3.2 |
6.4x3.5x3.2 |
7.3x3.5x3.2 |
4.8x4.0x3.5 |
6.4x.4.0x3.5 |
7.3x4.0x3.5 |
12.3x4.0x3.8 |
|
|
|
|
|
|
|
|
|
