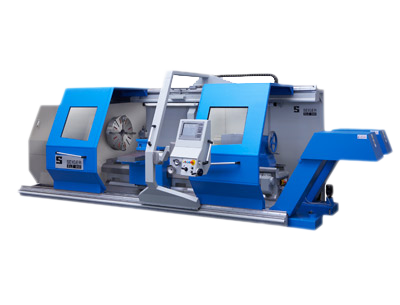

SLZ 850E
SEIGER SLZ 850E:
SEIGER Токарные станки с числовым програмным управлением от Heidenhain MANUALplus или Siemens 840D Solution Line Shopturn с ручной функцией.
Основные конструктивные особенности:
Высокая точность и жесткость шпинделя
Тепловое разделение за счет автоматического переключения ZF-коробки передач
Диаметр сквозного отверстия в шпинделе =130 мм
Х-ось с закаленными, отшлифованными, линейными направляющими и стеклянная штриховая линейка в Х-оси
Ширина станины 560 мм
Массивная, чугунная передняя бабка с 3-х кратным подшипником главного шпинделя
Крутильно-жёсткая коробчатая станина с двойной призматической направляющей, из высококачественного чугуна
2 стружечных транспортера для лучшего удаления стружки
Дополнительная направляющяя впереди для усиления кожуха
Различные межцентровые расстояния до 15000 мм подлежат доставке
Также может быть изготовлна с 1000 мм диаметром обработки над станиной
|
SLZ 850E |
|
(опционально) |
Диаметр обработки над станиной, мм |
850 |
1000 |
Диаметр обработки над поперечной кареткой, мм |
490 |
650 |
Ход по оси-Х, мм |
500 |
650 |
Ширина станины, мм |
560 |
|
Головка шпинделя согласно DIN 55027, Gr. |
11 |
|
Диаметр сквозного отверстия в шпинделе, мм |
130 |
|
Диаметр шпинделя в переднем подшипнике, мм |
190 |
|
Диаметр пиноли задней бабки, мм |
140 |
|
Ход пиноли задней бабки, мм |
350 |
|
Конус Морзе пиноли задней бабки, МК |
6 |
|
Межцентровое расстояние, мм |
1000-15000 |
|
SLZ 850E |
|
Главный привод 100/60% рабочий цикл, кВт |
37/52 |
Диапазон частоты вращения, 1/мин |
1-1200 |
Максимальный крутящий момент без редуктора, Нм |
ca. 6000 |
Усилие подачи Z-оси, N |
20000 |
Усилие подачи X-оси, N |
16000 |
Ускоренный ход по X- и Z-оси, м/мин |
4/7 |
