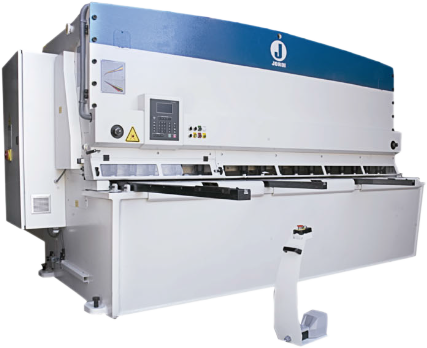

Гильотины JORDI:
Оптимальный синтез между прочность и точность машиностроительного проекта и технологические инновации в управлении гидравлической и электронникой. Начать движение в правильном направлении с первого же этапа в металлообработке. На фабрике для наших клиентов с 1945 года. Постоянный контроль качества на основе сертифицированная системы на всех этапах проектирования и производства (обработка, ультразвукового контроля сварного шва, проверка электрических и сантехнических систем, технических и проверки безопасности). Монолитные конструкции из сварной стали с высокой прочностью на растяжение.
Плечи, траверс и станина образуют единый блок:

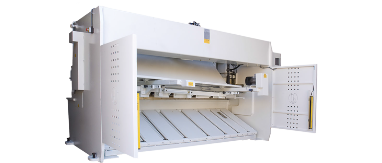

Структуры, соединенные болтами, для ножниц с средне-высокой режущей способностью и длинной более 6 метров. Мобильный держатель ножа в виде единой пластины, управляемый по всей длинне серией регулируемых скользяших колодок (см. фото), обеспечивающих плавное и точное движение.
Цилиндры жестко закреплены к структуре и приведены в соответствие с линией реза:
большая эффективность силы резки;
отмена износливости связи между цилиндрами и движущимся лезвием;
снижение нагрузки на направляющие, сокращение износа скользящих колодок;
смазка осуществляется автоматически и централизована направляющими скольжения
Компоненты обнаружения хода и расположения с магнитными системами, которые не подвержены износу. Гидравлическое оборудование с последовательно соединенными цилиндрами и насос с переменный потоком, снижение уровня шума и нагревания масла . Зашита от несчастных случаев механического типа на передней стороне машины и боковых сторонах; задняя оптика (оптика на передней части машины по запросу). Особые станки больших размеров, созданные «по размеру».
|
CHV |
|
|
|
|
|
|
|
Модель |
|
36 |
46 |
66 |
310 |
410 |
610 |
Рабочая длина |
мм |
3050 |
4100 |
6100 |
3050 |
4100 |
6100 |
Макс. толщина резки |
мм |
6 |
6 |
6 |
10 |
10 |
10 |
Глубина горловины (зев) |
мм |
300 |
300 |
300 |
300 |
300 |
300 |
Угол резки |
град |
0,5-2 |
0,5-2 |
0,5-2 |
0,5-2 |
0,5-2 |
0,5-2 |
Мощность двигателя |
кВт |
11 |
11 |
22 |
22 |
22 |
37 |
Количество прижимов |
шт |
14 |
18 |
30 |
14 |
18 |
30 |
Перемещение заднего упора |
мм |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
Масса |
кг |
6000 |
11000 |
20000 |
10000 |
15000 |
22000 |
Габариты |
мм |
3750 x 3500 x 2000 |
5200 x 3500 x 2050 |
7150 x 3550 x 2200 |
3850 x 3500 x 2100 |
5200 x 3500 x 2300 |
7200 x 3600 x 2600 |
CHV |
|
|
|
|
|
|
|
|
|
Модель |
|
313 |
413 |
613 |
316 |
416 |
616 |
320 |
620 |
Рабочая длина |
мм |
3050 |
4100 |
6100 |
3050 |
4050 |
6100 |
3050 |
6100 |
Макс. толщина резки |
мм |
13 |
13 |
13 |
16 |
16 |
16 |
20 |
20 |
Глубина горловины (зев) |
мм |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
Угол резки |
град |
0,5-2,5 |
0,5-2,5 |
0,5-2,5 |
0,5-2,5 |
0,5-2,5 |
0,5-2,5 |
0,5-3, 25 |
0,5-3, 25 |
Мощность двигателя |
кВт |
30 |
30 |
37 |
45 |
45 |
45 |
45 |
45 |
Количество прижимов |
шт |
14 |
18 |
30 |
14 |
18 |
30 |
14 |
30 |
Перемещение заднего упора |
мм |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
Масса |
кг |
12500 |
17000 |
30000 |
15000 |
21000 |
37000 |
21000 |
73000 |
Габариты |
мм |
4200 x 3500 x 2350 |
5250 x 3550 x 2400 |
7300 x 4000 x 2700 |
4200 x 3900 x 2450 |
5300 x 3950 x 2450 |
7300 x 4100 x 3100 |
4200 x 3900 x 2800 |
8150 x 4200 x 3200 |
