Серия iECO

Оборудование > Токарное оборудование > Многоосевые токарные автоматы с ЧПУ

Произведено в Германии       Собрано в России

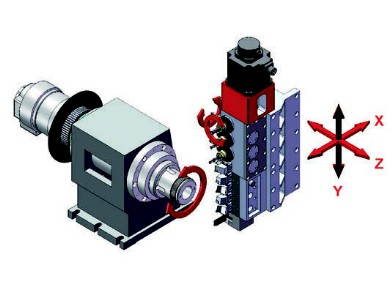

Схема рабочей зоны iEco

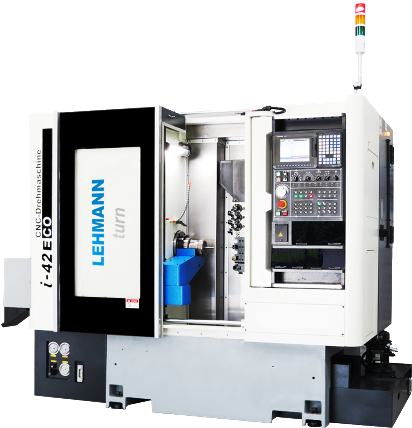

Серия iEco

4-х осевые станки серии iEco – более экономичная альтернатива обычным токарно-револьверным станкам с ЧПУ. Инструментальная система предусматривает размещение в общей сложности 16 различных инструментов. 6 инструментов для внешней обработки, 4 инструмента для внутренней обработки и 6 приводных инструментов обеспечивают универсальность применения оборудования. Данная система обеспечивает кратчайшее время смены инструмента и более низкие затраты времени на единицу продукции. Наиболее устойчивое сочетание операций по осям С и Y позволяет производить различную обработку сложных деталей за один проход.

Модификации iEco

Технические характеристики iEco

Система ЧПУ – FANUC Oi-TC
Количество управляемых осей
4
Макс. диаметр прутка
42/60 мм (Опция)
Макс. длина
200 мм
Макс. диаметр обработки
200 мм

Рабочее пространство/подача

Быстрое перемещение
20 м/мин.
Перемещение по оси Х
150 мм
Перемещение по оси Y
415 мм
Перемещение по оси Z
 230 мм

Главный шпиндель

Количество оборотов
4000/6000 (Опция)
Мощность привода
7,5КВт/11Квт (Опция)
Цанговый патрон
ISO 173Е
Макс. зажимаемый диаметр
42/60 мм (Опция)
Точность по оси С
0,001°

Инструментальная система
Количество
 16
Инструмент главного шпинделя
внешней обработки
6 (16х16)
Инструмент главного шпинделя
внутренней обработки
4 (диам. 20)
Приводной инструмент
6 (Er20)

Приводной инструмент

Количество оборотов
4000
Мощность привода
1,5 КВт
Макс. зажимаемый диаметр
13 мм

Система охлаждения
                          160 л
Размеры
(ДхШхВ)           3.390х1.466х1.943 мм
Масса
2.750 кг
Цвет
Белый     RAL9016

Серебристо-серый   RAL7001
