SLZ 1000E

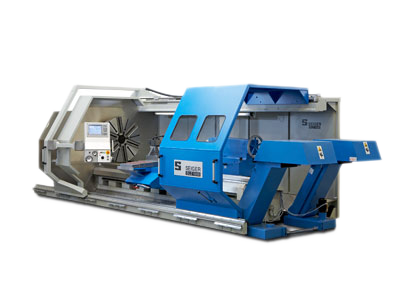

SEIGER SLZ 1000E:
SEIGER Токарные станки с числовым програмным управлением от Heidenhain MANUALplus или Siemens 840D Solution Line Shopturn с ручной функцией.
Основные конструктивные особенности:
Высокая точность и жесткость шпинделя
Тепловое разделение за счет автоматического переключения ZF-коробки передач, главный привод 46 кВт
Диаметр сквозного отверстия в шпинделе =130 мм
Направляющие поперечной каретки закалены и отшлифованы, с телескопической крышкой
Стеклянная штриховая линейка в Х-оси с системой воздуха для уплотнения
Крутильно-жёсткая коробчатая станина с двойной призматической направляющей, из высококачественной отливки чугуна с закаленными и отшлифованными направляющими
2 стружечных транспортера для лучшего удаления стружки как вариант
Дополнительная направляющяя впереди для усиления кожуха
Части закрытого кузова или полного закрытого кузова могут быть изготовлены
|
SLZ 1000E |
|
Диаметр обработки над станиной, мм |
1010 |
Диаметр обработки над поперечной кареткой, мм |
650 |
Ход по оси-Х, мм |
600 |
Ширина станины, мм |
750 |
Головка шпинделя согласно DIN 55027, Gr. |
11 |
Диаметр сквозного отверстия в шпинделе, мм |
130 |
Диаметр шпинделя в переднем подшипнике, мм |
190 |
Диаметр пиноли задней бабки, мм |
160 |
Ход пиноли задней бабки, мм |
315 |
Конус Морзе пиноли задней бабки, МК |
6 |
Межцентровое расстояние, мм |
1000-15000 |
SLZ 1000E |
|
Главный привод 100/60% рабочий цикл, кВт |
37/52 |
Диапазон частоты вращения, 1/мин |
max. 900 |
Максимальный крутящий момент без редуктора, Нм |
ca. 9000 |
Усилие подачи Z-оси, N |
24000 |
Усилие подачи X-оси, N |
16000 |
Ускоренный ход по X- и Z-оси, м/мин |
3/6 |
