Серия Shark
Оборудование > Резьбонарезные и сверлильные манипуляторы > Электрические станки
Диапазон резьбонарезания М2-М27 (М33)

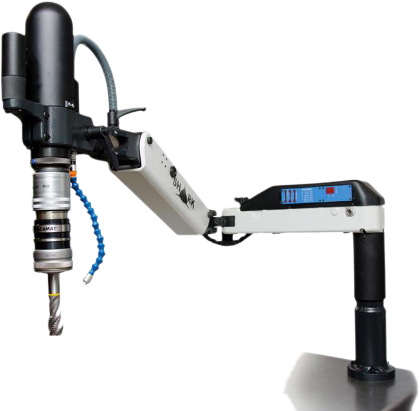

Станок состоит из балансирной консоли с пневматической пружиной и радиальной опоры, позволяющей осуществлять вращение на 360º.
Шпиндель закреплен на конце балансирной консоли и всегда находится строго перпендикулярно рабочей поверхности.
Регулировка скорости вращения шпинделя и подачи СОЖ осуществляется при помощи трех кнопок, находящихся на радиальной опоре. Там же находится резервуар для СОЖ.
Шпиндель предназначен для закрепления в нем одного из 5 быстросменных модулей, в которые вствляется быстросменный держатель инструмента.
Держатели инструмента (а точнее – метчикодержатели) могут быть как с предохранительной муфтой (для глухих отверстий), так и без неё (для сквозных отверстий). |
Модуль |
Скорость, об/мин |
Макс. момент, Нм |
Посадочный Ø |
Макс. резьба по алюминию и чугуну |
Макс. резьба по стали |
40 |
40 |
340 |
Ø 48 |
M42 – 1 1/2” |
M36 – 1 ¼” |
75 |
75 |
185 |
Ø 31 |
M33 – 1 ¼” |
M27 – 1” |
140 |
140 |
95 |
Ø 31 |
M27 – 1” |
M22 – 7/8” |
320 |
310 |
44 |
Ø 19 |
M20 – ¾” |
M16 - 9/16” |
500 |
480 |
28 |
Ø 19 |
M16 – 9/16” |
M12 - 7/16” |
900 |
900 |
15 |
Ø 19 |
M10 – 3/8” |
M8 - 5/16” |
Подъемник Рабочая высота может быть увеличена на 140 мм за счет подъема и фиксации вертикальной опоры.
Электрический мотор Тип: серво двигатель бесщеточный BRUSHLESS TSV Мощность: 1400 Вт Максимальный момент: 185 Нм (при 75 об/мин) Напряжение питания: однофазное 220 В. Максимальная скорость вращения двигателя: 900 об/мин
VH (Вертикальный-Горизонтальный) Резьбонарезной станок ROSCAMAT 600 может оснащаться устройством C63 для поворота шпинделя на 360° с фиксированием шпинделя на угол 90°
Быстросменные метчикодержатели Широкий диапазон держателей инструмента, как с предохранительной муфтой (для глухих отверстий), так и без неё (для сквозных отверстий), предназначен для установки различного инструмента: сверла, метчики, развертки, шуруповерты и т.д.
Модульная система Модульная система представляет собой новую концепцию в использовании гибких резьбонарезных модулей. 7 различных сменных редукторов, которые вставляются в один и тот же двигатель, позволяют сохранять крутящий момент.
Автоматическая система подачи СОЖ (опция) Внутри радиальной опоры находит резервуар для СОЖ. На станке есть возможность регулировать время подачи СОЖ на инструмент в зависимости от размера нарезаемой резьбы, при помощи кнопки на пульте управления.
Контроль глубины За счет контроля вертикального перемещения (по оси Z), станок имеет возможность отслеживать глубину нарезаемой резьбы (в мм).
|
